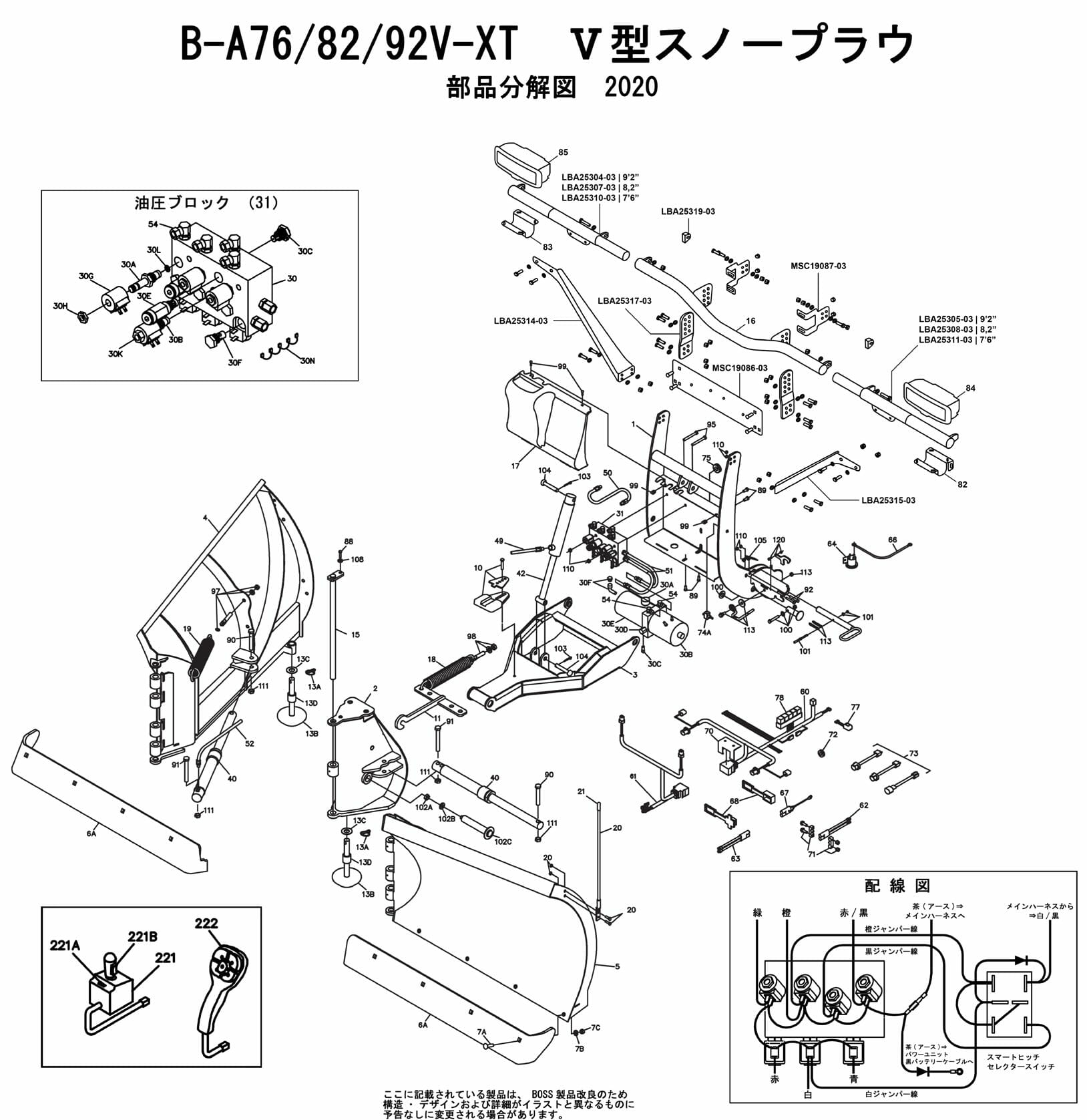

BOSSスノープラウ部品イラスト(V型)部品名一覧

BOSSスノープラウ 7’6” 8’2” 9’2”用

画像をクリックすると大きく表示されますので見やすくなります。表示後、右上の X をクリックで元に戻ります。

下記数字をクリックすると該当箇所へスクロールします。またはキーボードショートカット Ctrl + F を使用して検索して下さい。

価格につきましては、変動することが在りますので、お手数ですがお問い合わせくださいませ。

123456A6B6ウレタン7A-7B-7C13A~D14A~E
15A15B181920213030A30B

お問い合わせ方法

現車の画像が在ると間違いを起こしにくくなりますので、ライン又はメールでのお問い合わせにご協力下さい。

公式ラインアカウント

友だち追加

メール

メールでのお問い合わせはこちら クリックでメーラー開きます

電話

0796-42-1419 スマホからの場合、タップすると発信できます

主要部品

画像をクリックすると拡大表示できます
図番部品番号部品名称
1CPA04689カプラーアッセンブリー(7’6″ 8’2″ 9’2用)
2CHA09716センターセクション(7’6″ 8’2″ 9’2用) ※シリアル90530以降
2CHA01019センターセクション(7’6″ 8’2″ 9’2用) ※シリアル90529以前
3TFR097082プッシュフレーム(7’6″ 8’2″ 9’2用)
トップに戻る

ブレード

図番部品番号部品名称
4BAR16013ブレード右側(7’6″用) VXT
4BAR16014ブレード右側(8’2″用) VXT
4BAR16015ブレード右側(9’2″用) VXT
5BAL16003ブレード左側(7’6″用) VXT
5BAR16004ブレード左側(8’2″用) VXT
5BAR16005ブレード左側(9’2″用) VXT
トップに戻る

カッティングエッジ

画像をクリックすると拡大表示できます
図番部品番号部品名称
6ABAR08856新型 カッティングエッジ ハーフ7’6″ 運転席側
6ABAL08857新型 カッティングエッジ ハーフ7’6″ 助手席側
6ABAR08858新型 カッティングエッジ ハーフ8’2″ 運転席側
6ABAL08859新型 カッティングエッジ ハーフ8’2″ 助手席側
6ABAR08860新型 カッティングエッジ ハーフ9’2″ 運転席側
6ABAL08861新型 カッティングエッジ ハーフ9’2″ 助手席側
6BBAX00097カッティングエッジ ハーフ7’6″ (左右同じ)
6BBAX00098カッティングエッジ ハーフ8’2″ (左右同じ)
6BBAX00099カッティングエッジ ハーフ9’2″ (左右同じ)
6BBAX00098カッティングエッジ ハーフ8’2″ (左右同じ)
7A-7B-7CBAX00096キャリッジボルトセット (含:ボルト・ワッシャー・ナット/各10)
トップに戻る

カッティングエッジ(ウレタン)

図番部品番号部品名称
6OPTMSC18237キット-ウレタンエッジ,7-6,V-XT (純正使用・黒)
6OPTMSC18238キット-ウレタンエッジ,8-2,V-XT (純正使用・黒)
6OPTMSC18239キット-ウレタンエッジ,9-2,V-XT (純正使用・黒)

旧型【キャリッジボルト、リテーナ込み】

図番部品番号部品名称
6OPT03-12-26-GA0300ウレタンエッジ(7’6”用)/左右セット(片側⾧1115㎜)
6OPT03-12-26-GA0400ウレタンエッジ(8’2”用)/左右セット(片側⾧1212㎜)(純正使用・黒)
6OPT03-12-26-GA0500ウレタンエッジ(9’2”用)/左右セット
7OPTウレタンエッジ用キャリッジボルトセット(V用)
7OPTウレタンエッジ用リテーナー(V用)
トップに戻る

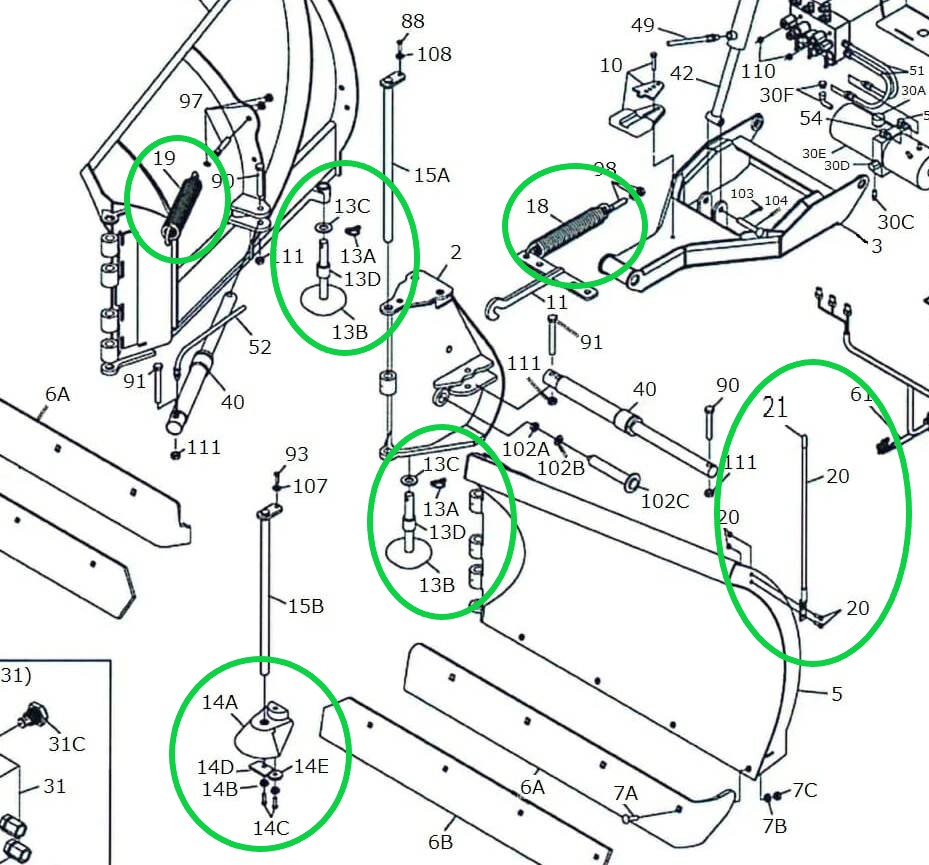

プラウコンポーネント

図番部品番号部品名称
13A~DMSC01570プラウシュー アセンブリー(キャストアイロン)
13AMSC01503クイックピン 7/16(MSC01570用)
14A~EMSC04253スノーキャッチャーアッセンブリー(7’6″ 8’2″ 9’2用)
15AMSC11050センターヒンジ ピン(7’6″ 8’2″ 9’2用) 2008年以降
15BMSC01507センターヒンジ ピン(7’6″ 8’2″ 9’2用) 2007年以前
18MSC01509トリップ スプリング(7’6″ 8’2″ 9’2用)ばね長275mm
19MSC01509ウイング リターン スプリング(短い物)ばね長275mm
20MSC01870ブレードガイド(2本入)
21MSC01562ブレードガイド先端 (2個入)
トップに戻る

油圧機器類

図番部品番号部品名称
30HYD09352油圧ポンプ パワーユニット(7’6″ 8’2″ 9’2用)24V
30AHYD01636油圧ポンプ フィルター キャップ
30BHYD09351油圧ポンプモーター(24V)
トップに戻る

その他の部品のお問い合わせはこちら

ライン公式アカウント

友だち追加

メール

メールでのお問い合わせはこちら クリックでメーラー開きます

電話

0796-42-1419 スマホの場合、タップすると発信できます
